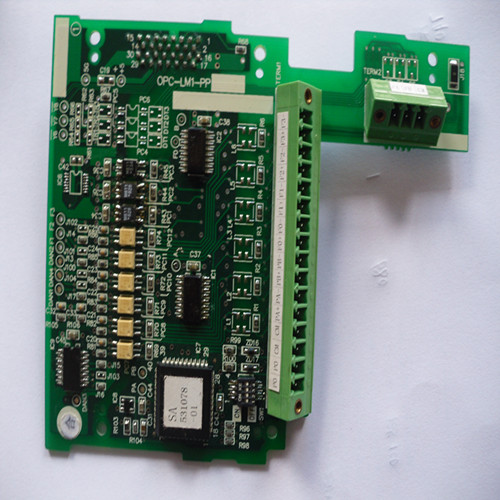

OPC-LM1-PP
OPC-LM1-PP
详情

FRENIC-LIFT 电梯专用富士变频器OPC-LM1-PP

于以往产品相比,具有大幅度降低了转矩脉动等多种特长, 必定能与客户的系统相配合,以发挥更加卓越的功能和特性。

特点

  • 最适于乘客电梯用途的专门设计。
  • 具高性能化过负载能力200%-10s,电流响应速度是原UD系列的5倍。
  • 标IM/PMSM一台变频器既可驱动异步曳引机也可控制同步曳引机。
  • 对应多种PG脉冲信号接收。标准+12V/+15V A/B/Z,可选选件卡5V线驱动。选件卡还对应海德汉HeidenHainEndat2.1,4位GRAY格雷码;三位U,V,W编码器。

主要内容

电源与机型

  • 额定输入交流电压
    输入电压 等级 容量 输入交流电压
    三相400V 5.5kW~30kW 380V~480V 50/60Hz

  • 输入电源容许波动
    电压 :+10% ~ -15%
    频率:+5%~-5%
    电压不平衡率:2%以内(IEC61800-3(5.2.3)为标准)

  • 容量范围
    三相400V:5.5~30kW

输出频率范围

  • Lift(L1):01~120Hz
  • 规格概要

    项目 规格
    系列名称 FRN□□□L1MS-□□
    额定过载电流 额定输出电流的200%-10s
    额定频率 50,60Hz
    制动时间 30S
    制动使用率(%ED) 50
    加速、减速时间 0.01~99.99s可变
    频率设定信号 DC0~+-10V(DC0~+-5V) 端子12,V2二路
    DC4~20mA 端子 C1一路
    功能 强制停止,S曲线范围,多步速度指令同时设定,数字输入输出逻辑取反, 启动时软起动,速度调节器前馈补偿,振动抑制观察器,数字模拟转矩偏置,密码功能,无爬行运行,蓄电池运行,磁极位置自学习
    保护功能 过电流,短路保护,接地保护,过压保护,输入缺相保护,输出缺相保护, 电子热继电器,PTC热敏电阻,过载保护,过速度保护,EN电路异常, PG编码器断线,瞬间停电保护
    符合安全规格 EN50178:1997
    保护结构
    (IEC60529)
    IP20封闭型 5.5~22kW
    冷却方式 风扇冷却(5.5~22kW 3相400V)

    1    FRN5.5LM1S-4C         10KVA        13.5A    5.5KW      3相AC380V/50Hz/60Hz          7700
    2    FRN7.5LM1S-4C         14 KVA       18.5A    7.5KW      3相AC380V/50Hz/60Hz           8000
    3    FRN11LM1S-4C          18 KVA       24.5A    11KW        3相AC380V/50Hz/60Hz          10500
    4    FRN15LM1S-4C          24 KVA       32.0A    15KW        3相AC380V/50Hz/60Hz         12080
    5    FRN18.5 LM1S-4C      29 KVA       39.0A    18.5KW    3相AC380V/50Hz/60Hz          16730
    6    FRN22LM1S-4C           34 KVA       45.0A    22KW        3相AC380V/50Hz/60Hz        19570
    7    FRN30LM1S-4C                                             30KW        3相AC380V/50Hz/60Hz         25975
    8    FRN37LM1S-4C                                             37KW         3相AC380V/50Hz/60Hz        40643
    9    FRN45LM1S-4C                                             45KW          3相AC380V/50Hz/60Hz       48850
    10    OPC-LM1-PP                                                  同步电机用PP卡                                      1180
    11    OPC-LM1-PR                                                  同步电机用PR卡                                      1740
    12    OPC-LM1-PS                                                  同步电机用PS卡                                      1620

    13    TP-G1-CLS                                                     操作面板                                                    1050
